Leírás és Paraméterek
Áttekintés
| Tétel | Részletek |
|---|---|
| Leírás | S380-L4T1T, 1*GE WAN, 4*GE LAN |
| Cikkszám | 98012177 |
| Modell | S380-L4T1T |
| Első támogatott verzió | V600R022C10 |

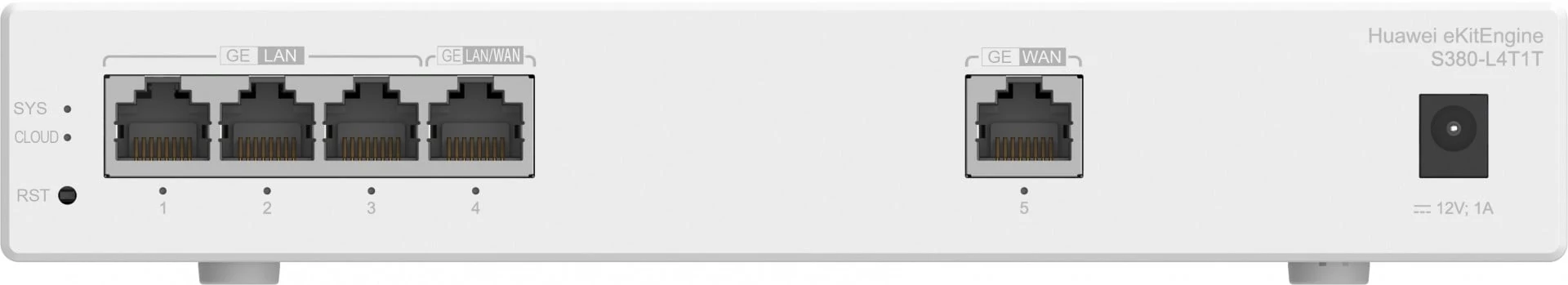

Alkatrészek
1 | CLOUD jelző | 2 | SYS jelző |
3 | Egy RST gomb ÉRTESÍTÉS: A gyári beállítások visszaállításához és a készülék visszaállításához tartsa lenyomva a gombot legalább 6 másodpercig. A készülék alaphelyzetbe állításához nyomja meg a gombot. Az eszköz visszaállítása a szolgáltatás megszakadásához vezet. Legyen óvatos, amikor megnyomja a gombot. | 4 | Három GE LAN elektromos port |
5 | Egy GE LAN/WAN elektromos port | 6 | Egy GE WAN elektromos port |
7 | Port jelző | 8 | Tápadapter aljzat JEGYZET: Használja a készülékhez mellékelt hálózati adaptert (12 V 1 A). |
9 | Földcsavar | - | - |
Portok
| Kikötő | Csatlakozó típusa | Leírás | Elérhető komponensek |
|---|---|---|---|
| GE LAN elektromos port | RJ45 | A GE LAN elektromos portja 10/100/1000 Mbit/s sebességgel küld és fogad LAN szolgáltatási adatokat. | hálózati kábel |
| GE WAN elektromos port | RJ45 | A GE WAN elektromos portja 10/100/1000 Mbit/s sebességgel küld és fogad WAN szolgáltatási adatokat. | hálózati kábel |
| GE LAN/WAN elektromos port | RJ45 | A GE LAN/WAN elektromos portja 10/100/1000 Mbit/s sebességgel küld és fogad LAN vagy WAN szolgáltatási adatokat. | hálózati kábel |
Jelzők és gombok
Indikátor | Név | Szín | Állapot | Leírás |
|---|---|---|---|---|
SYS | Rendszer állapotjelző | - | Ki | A rendszer nem fut, vagy alaphelyzetbe állított állapotban van. |
Zöld | Gyorsan villog | A rendszer bekapcsolt töltési vagy visszaállítási indítási állapotban van. | ||
Zöld | Lassan villog | A rendszer normálisan működik. | ||
Zöld | Állandóan | A rendszerindítási előkészítési szakaszban a SYS jelzőfény folyamatosan zölden világít, ami legfeljebb 15 másodpercig tart. | ||
Piros | Állandóan | A készülék nem indítható, vagy a tápegység hibás. | ||
Felhő | Felhőjelző | - | Ki | Az eszköz nincs felhőkezelési állapotban. |
Kék | Gyorsan villog | Az eszköz csatlakozik a felhőhöz. | ||
Kék | Lassan villog | Az eszköz felhőkezelési állapotban van. | ||
Kék | Állandóan | A hálózat csatlakozik, és a WAN port kap egy IP-címet. JEGYZET: Ez a funkció a V600R023C00 és újabb verziókban érhető el. | ||
- | Port jelző | - | Ki | A port nincs csatlakoztatva, vagy leállt. |
Zöld | Állandóan | A kikötőn létrejött egy kapcsolat. JEGYZET: Az eszköz indításakor az összes portjelző folyamatosan zölden világít körülbelül 2 másodpercig, majd kialszik, jelezve, hogy a szolgáltatás inicializálása befejeződött. | ||
Zöld | Pislogni | A port adatokat küld vagy fogad. |
Tápegység rendszer
A készülék tápellátását a készülékhez mellékelt hálózati adapter biztosítja.
Hőelvezető rendszer
A készüléknek nincs ventilátora, és természetes hőelvezetést használ.
Műszaki adatok
| Tétel | Leírás |
|---|---|
| Méretek csomagolás nélkül (Ma x Sz x Mé) [mm (in.)] | Alapméretek (kivéve a testből kiálló részeket): 35,0 mm x 210,0 mm x 130,0 mm (1,38 hüvelyk x 8,27 hüvelyk x 5,12 hüvelyk) Maximális méretek (a mélység az elülső panelen lévő csatlakozók és a hátsó panelből kiálló részek távolsága): 35,0 mm x 210,0 mm x 136,3 mm (1,38 hüvelyk x 8,27 hüvelyk x 5,37 hüvelyk) |
| Méretek csomagolással (Ma x Sz x Mé) [mm (in.)] | 90,0 mm x 285,0 mm x 180,0 mm (3,54 x 11,22 hüvelyk x 7,09 hüvelyk) |
| Alváz magasság [U] | 0,8 U |
| Alváz anyaga | Fém |
| Súly csomagolás nélkül [kg(lb)] | 0,8 kg (1,76 font) |
| Súly csomagolással [kg(lb)] | 1,0 kg (2,2 font) |
| Tipikus energiafogyasztás [W] | 5,99 W |
| Tipikus hőleadás [BTU/óra] | 27,3 BTU/óra |
| Maximális energiafogyasztás [W] | 6,11 W |
| Maximális hőleadás [BTU/óra] | 30,7 BTU/óra |
| Statikus energiafogyasztás [W] | 4,25 W |
| MTBF [év] | 77,35 év |
| MTTR [óra] | 2 óra |
| Elérhetőség | > 0,99999 |
| Zaj normál hőmérsékleten (akusztikus teljesítmény) [dB(A)] | Zajmentes (nincs ventilátor), < 30 |
| Zaj normál hőmérsékleten (akusztikus nyomás) [dB(A)] | Zajmentes (nincs ventilátor), < 20 |
| Kártyanyílások száma | 0 |
| A tápegységek száma | 0 |
| Ventilátor modulok száma | 0 |
| Uplink portok | 1 x GE WAN |
| Lefelé irányuló portok | 4 x GE LAN |
| Redundáns tápegység | Nem támogatott |
| Hosszú távú üzemi hőmérséklet [°C(°F)] | 0°C – 40°C (32°F – 104°F) 0-1800 m (0-5906 láb) magasságban |
| Az üzemi hőmérséklet változási sebességének korlátozása [°C(°F)] | Amikor a magasság 1800-5000 m (5906-16404 láb), a legmagasabb üzemi hőmérséklet 1°C-kal (1,8°F) csökken minden alkalommal, amikor a magasság 220 méterrel (722 lábbal) nő. |
| Tárolási hőmérséklet [°C(°F)] | –40°C és +70°C (–40°F és +158°F) között |
| Hosszú távú működési relatív páratartalom [RH] | 5% relatív páratartalom 95% relatív páratartalom (nem kondenzáló) |
| Hosszú távú üzemi magasság [m(ft.)] | 0–5000 m (0–16404 láb) |
| Tárolási magasság [m(ft.)] | 0-5000 m (0-16404 láb) |
| Tápellátás üzemmód | Adapter |
| Névleges bemeneti feszültség [V] | AC bemenet: 100–240 V AC; 50/60 Hz |
| Bemeneti feszültség tartomány [V] | AC bemenet: 90 V AC – 264 V AC; 45 Hz és 65 Hz között Tápadapter kimenet: 12 V DC |
| Maximális bemeneti áram [A] | 1 A |
| memória | DDR4: 512 MB |
| Flashmemória | NAND Flash: 512 MB |
| Tárolás | - |
| Konzol port | Nem támogatott |
| Eth Management port | LAN port |
| USB | Nem támogatott |
| RTC | Nem támogatott |
| RPS bemenet | Nem támogatott |
| Szerviz port túlfeszültség védelem [kV] | Közös üzemmód: ±4 kV |
| Tápfeszültség túlfeszültség-védelem [kV] | Hálózati adapter: ±6 kV differenciál üzemmódban és ±6 kV közös üzemmódban |
| Behatolás elleni védelem szintje (porálló/vízálló) | IP20 |
| A rajongók típusai | Egyik sem |
| Hőelvezetési mód | Természetes hőleadás |
| A légáramlás iránya | - |
| PoE | Nem támogatott |
| Tanúsítvány | EMC tanúsítás Biztonsági tanúsítvány Gyártási tanúsítás |
